La cámara termográfica es la primera herramienta que sacamos del furgón en casi cualquier visita de detección de fugas. No porque sea la más precisa (esa suele ser el geófono o el gas trazador), sino porque es la más rápida para acotar la zona. En 15-30 minutos de barrido nos dice qué pared, qué tramo de tubería o qué circuito está caliente o frío fuera de lo normal, y eso nos ahorra horas de búsqueda a ciegas.
En esta guía te explicamos qué es exactamente una cámara termográfica, cómo funciona por dentro, qué tipos de fuga detecta bien y cuáles no, qué cámaras profesionales se usan en el sector, qué casos resuelve sin combinarse con otras tecnologías y por qué el técnico que la usa es tan importante como la propia cámara.
Qué es exactamente una cámara termográfica
Una cámara termográfica es un dispositivo que captura la radiación infrarroja que emite todo cuerpo con temperatura por encima del cero absoluto (-273 °C), es decir, absolutamente todo lo que existe. Esa radiación se traduce en una imagen donde cada píxel tiene asignado un color según su temperatura: los rojos y amarillos para zonas calientes, los azules y violetas para zonas frías.
Las cámaras profesionales tienen una resolución térmica (NETD) de entre 30 y 50 milikelvin, lo que significa que pueden distinguir diferencias de 0,03 a 0,05 °C entre dos puntos contiguos. Eso es muchísima sensibilidad: basta para detectar una tubería con agua a 35 °C bajo un suelo a 22 °C, por ejemplo.
Cómo funciona por dentro
Una cámara termográfica tiene cuatro componentes esenciales:
- Óptica de germanio: lente especial que deja pasar la radiación infrarroja media-larga (8-14 μm), la que emiten los objetos a temperatura ambiente. El germanio es transparente al infrarrojo y opaco al visible.
- Sensor microbolométrico: matriz de detectores (típicamente 320×240, 640×480 o 1280×1024 píxeles) que convierten la radiación recibida en señal eléctrica. Cada píxel cambia su resistencia eléctrica según la temperatura que recibe.
- Electrónica de procesamiento: convierte las señales de los píxeles en valores de temperatura aplicando calibración por curva de cuerpo negro y compensación de emisividad.
- Pantalla y memoria: muestra la imagen térmica en tiempo real y guarda capturas (radiometric JPEG) que conservan los valores de temperatura píxel a píxel.
Una cámara profesional tiene además: cámara visible en paralelo (para superponer la imagen térmica sobre la visible), láser apuntador, conectividad wifi para enviar imágenes al móvil, y distintas paletas de color (Iron, Rainbow, Grayscale) que el técnico cambia según el caso.
Qué tipos de fuga detecta bien la cámara termográfica
Excelente detección
- Fugas de agua caliente sanitaria en tuberías empotradas o bajo solera. El contraste térmico es enorme (50-65 °C vs 20-25 °C ambiente).
- Fugas de calefacción en sistemas funcionando: radiadores, tuberías empotradas, colectores de suelo radiante.
- Suelo radiante con un circuito que pierde presión: la zona afectada se queda fría mientras las otras calientan. Se ve perfectamente.
- Filtraciones de cubierta o terraza después de lluvia: el material empapado tiene inercia térmica distinta del seco.
- Puentes térmicos y problemas de aislamiento para diagnosticar condensación (lee la guía de tipos de humedades en casa).
Detección con limitaciones
- Fugas de agua fría: el contraste térmico es menor, hace falta combinar con geófono.
- Tuberías muy profundas (más de 30-40 cm bajo solera): la huella térmica se difumina antes de llegar a la superficie.
- Tuberías bajo aislamiento térmico potente (espuma, lana de roca): el aislante hace su trabajo y no deja pasar la firma térmica.
- Fugas muy pequeñas o intermitentes: no generan caudal suficiente para alterar la temperatura visible.
No detecta (necesita otra tecnología)
- Fugas en circuitos cerrados sin funcionamiento (calefacción apagada, suelo radiante en verano): sin caudal de agua caliente, no hay contraste. Recurso: gas trazador.
- Fugas en piscinas con vaso de hormigón antiguo: la masa térmica del vaso uniformiza temperaturas. Necesita prueba con colorante o gas trazador.
- Roturas en tuberías de PVC enterradas a temperatura ambiente: contraste mínimo, mejor geófono.
- Humedad por capilaridad: requiere humidómetro, no termografía.
Caso real: cómo se ve una fuga en la cámara
Cuando inspeccionamos una pared sospechosa de fuga, lo que vemos en la cámara depende del tipo:

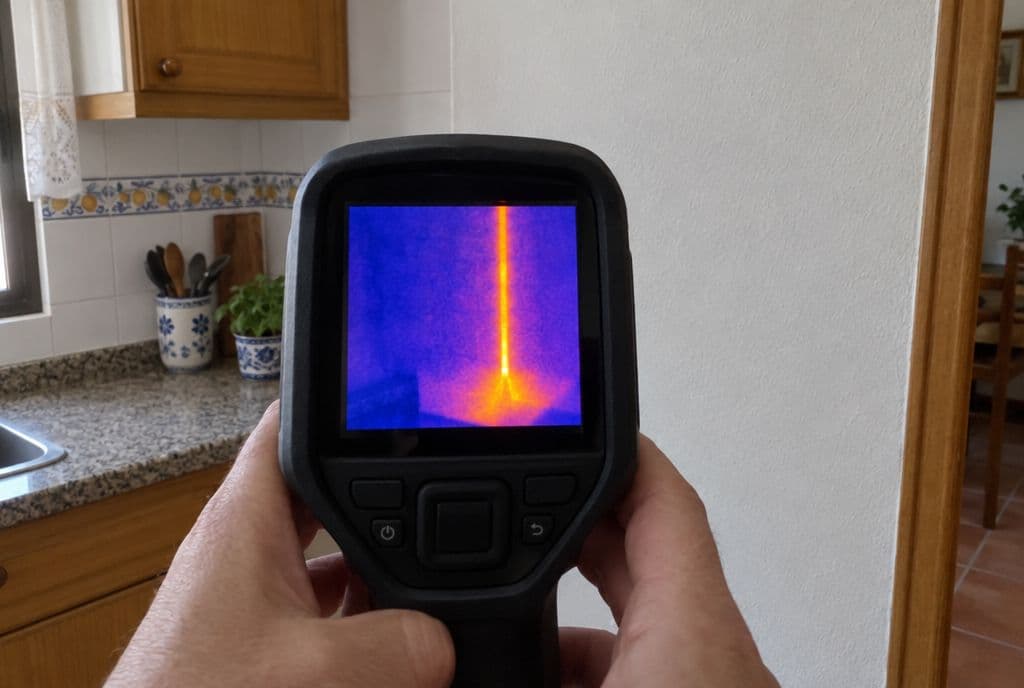

- Fuga de agua caliente: aparece como una línea brillante naranja o amarilla que sigue el recorrido de la tubería. Justo en el punto de fuga, la mancha se ensancha como una gota. Es la imagen más típica.
- Fuga de agua fría: la pared tiene un halo más oscuro (azul-violeta) alrededor de la tubería. El contraste es menor pero, con buena cámara, suficiente para acotar la zona.
- Filtración desde cubierta tras lluvia: aparecen manchas irregulares azules en el techo del piso superior, con forma de gota o arrastre. La humedad del material enfría la superficie por evaporación.

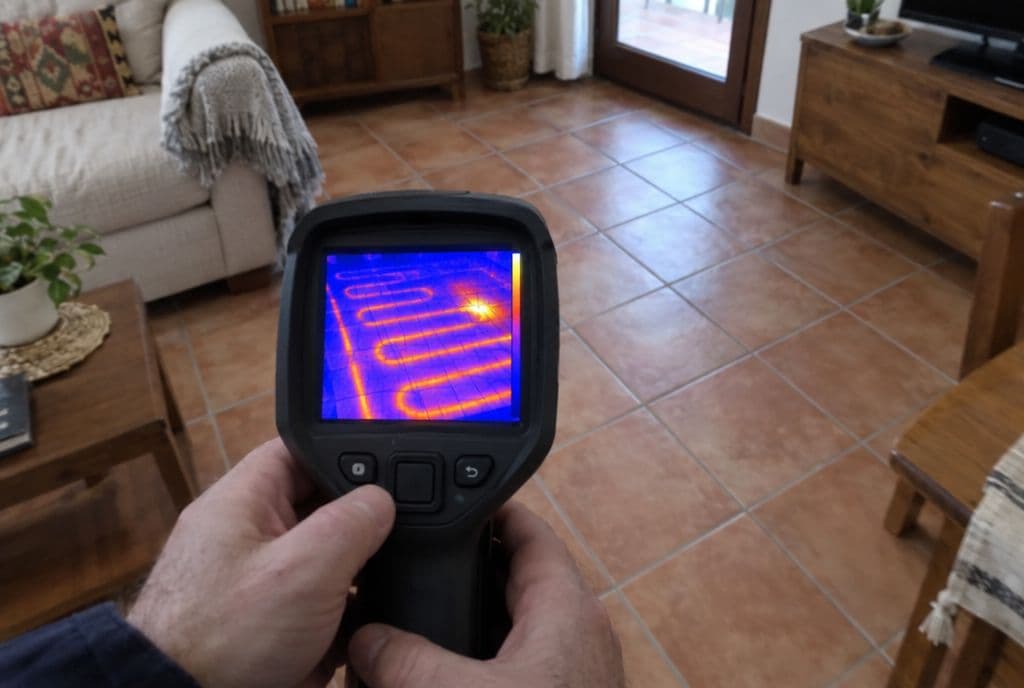

- Suelo radiante con un circuito sin presión: la cámara muestra el patrón de serpentín de los circuitos calentando, excepto en uno que se queda azul oscuro. Ahí está la fuga.
Cámaras termográficas profesionales: comparativa
Gama alta (uso intensivo profesional)
- Flir T-Series (T540, T560, T865): la referencia del sector. Resolución 464×348 o 640×480, NETD < 30 mK. 7.000-15.000 €.
- Testo 883: alemana, muy precisa. Resolución 320×240. 4.500-6.500 €.
- Fluke Ti401/TiX580: americana, robusta. Resolución 320×240 con interpolación. 5.500-9.000 €.
Gama media (uso profesional asequible)
- Flir E-Series (E54, E76, E86): pago mucho menor que las T. 2.000-5.000 €.
- Testo 868: pantalla grande, fácil de usar. 2.500-4.000 €.
- Bosch GTC 600 C: aceptable para profesional ocasional. 1.500-2.500 €.
Gama básica (para móvil o uso casero)
- Flir One Pro: conecta al móvil. Resolución 160×120. 350-500 €.
- Seek Thermal Compact Pro: similar al Flir One. 250-400 €.
- Hti HT-A1 / Topdon TC001: chinas, asequibles. 150-300 €. Resolución baja pero suficiente para casos evidentes.
Por qué un técnico vale más que la cámara
Las cámaras térmicas se han vuelto muy accesibles, lo que ha generado un fenómeno curioso: mucha gente compra una cámara barata, hace una termografía de su casa y interpreta cualquier zona caliente como fuga. La realidad es mucho más sutil. Para interpretar bien una imagen térmica hay que saber:
- Emisividad de cada material: el yeso, la madera, el cobre, el aluminio reflectante, cada uno tiene una emisividad distinta. Sin compensar, las lecturas son erróneas.
- Reflejos: una pared brillante refleja el calor del cuerpo del técnico, lo que da falsos positivos.
- Inercia térmica: una pared que ha tenido sol durante 6 horas tarda mucho en equilibrar su temperatura. Inspeccionar al amanecer da resultados distintos que al mediodía.
- Patrón de las instalaciones: si no sabes por dónde va la tubería, no sabes si la mancha caliente es tubería normal o tubería con fuga.
- Validación cruzada: lo que ves térmicamente hay que cruzarlo con humidómetro, geófono o, si hace falta, gas trazador. Una imagen térmica sola no es prueba suficiente.
Esa experiencia es lo que separa detectar una fuga en 45 minutos de pasar el día mirando manchas térmicas sin interpretar correctamente.
Cómo combinamos la cámara con otras tecnologías
El protocolo Galifugas en una inspección típica es:
- Cámara termográfica primero: barrido rápido (15-30 min) para acotar zonas sospechosas.
- Humidómetro en las zonas detectadas: confirma si hay humedad real o solo diferencia térmica por otro motivo.
- Geófono si la tubería tiene presión: para acotar al centímetro (lee la guía sobre el geófono detector de fugas).
- Gas trazador si los anteriores no son concluyentes: especialmente en circuitos cerrados y suelo radiante.
- Documentación fotográfica + térmica: el informe final incluye imágenes RGB y térmicas con marcas de los puntos relevantes.
Otras aplicaciones de la cámara termográfica en construcción
Aunque nuestro foco son las fugas, la termografía sirve para muchas otras inspecciones:
- Auditorías energéticas: detección de puentes térmicos, defectos de aislamiento, infiltraciones de aire. Muy útil tras una reforma energética con subvención del IDAE.
- Inspecciones eléctricas: cuadros eléctricos con conexiones sobrecalentadas, motores con desgaste, transformadores defectuosos.
- Verificación de instalación de suelo radiante nueva: confirmar el correcto funcionamiento de todos los circuitos.
- Detección de plagas en estructuras de madera (termitas) por contraste de temperatura entre madera sana y dañada.
- Inspección de cubiertas con drone térmico para detectar zonas con infiltración o aislamiento dañado.
Breve historia y normativa
La termografía nació en el ámbito militar (visión nocturna) en los años 50-60 y empezó a aplicarse en construcción en los 80, cuando los sensores se hicieron asequibles. Hoy es una técnica normalizada: la norma UNE-EN ISO 9712 regula la cualificación de inspectores termográficos (Niveles 1, 2 y 3). En Galifugas trabajamos con cualificación equivalente a Nivel 2 en edificación.
Cuánto cuesta una inspección con cámara termográfica
Como parte de un servicio integral de detección de fugas, la termografía está incluida sin coste extra en el precio total. Si solo necesitas una termografía aislada (por ejemplo, para auditoría energética sin diagnóstico de fugas), el precio orientativo:
- Termografía rápida de zona puntual: 80-150 €.
- Termografía completa de vivienda: 150-300 €.
- Auditoría termográfica con informe extenso (varias estancias, imágenes anotadas, recomendaciones): 250-500 €.
Para detalle de precios de detección integral, consulta la guía sobre cuánto cuesta arreglar una fuga de agua.
Resumen: la cámara termográfica es importante, pero no suficiente
La cámara termográfica es nuestra primera línea en cualquier detección de fugas porque es rápida y poco invasiva. Pero, salvo en casos evidentes de agua caliente o suelo radiante, casi nunca es suficiente. Lo que hace que las localizaciones acaben siendo precisas es combinarla con geófono, gas trazador y humidómetro, según el caso. Y lo que las hace rápidas es la experiencia del técnico que interpreta lo que ve.
Para profundizar en las otras tecnologías, lee la guía del geófono detector de fugas y la guía completa de detección de fugas en tuberías enterradas. Si quieres ver cómo se ven manchas térmicas reales en cubiertas y paredes con humedad, consulta los tipos de humedades en casa.
