El geófono detector de fugas de aguaes, junto con la cámara termográfica y el gas trazador, una de las tres herramientas que nos permiten encontrar fugas sin destrozar la casa. Pero, a diferencia de la cámara térmica (que "ve"), el geófono oye. Y la diferencia de oír bien o mal una fuga es lo que separa encontrarla en 45 minutos o pasar el día picando paredes a ciegas.
En esta guía te explicamos qué es un geófono detector de fugas, cómo funciona técnicamente, en qué tipos de fuga es decisivo, qué modelos profesionales existen, cuánto cuestan, por qué alquilarlo casi nunca compensa, y cómo lo combinamos con las otras tecnologías para que el resultado sea infalible.
Qué es exactamente un geófono detector de fugas de agua
Un geófono es, en esencia, un sensor sísmico de muy alta sensibilidad diseñado originalmente para prospección geotécnica y geofísica (de ahí su nombre, "sonido de la tierra"). En detección de fugas, lo aplicamos al sonido que produce el agua al escapar de una tubería bajo presión.
Un equipo profesional de detección por geófono se compone de:

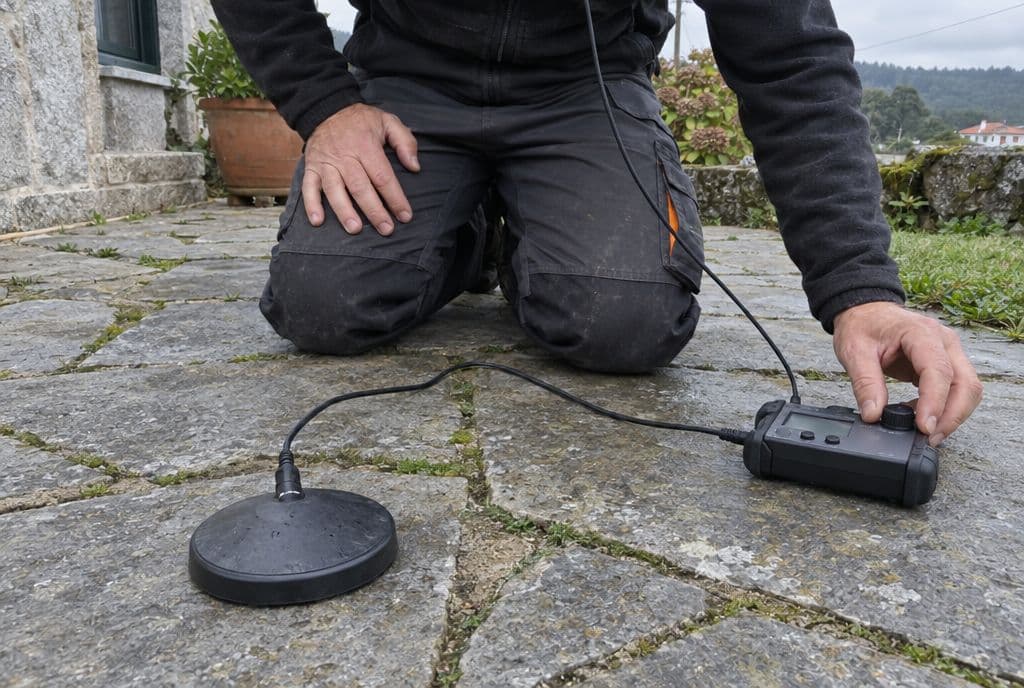

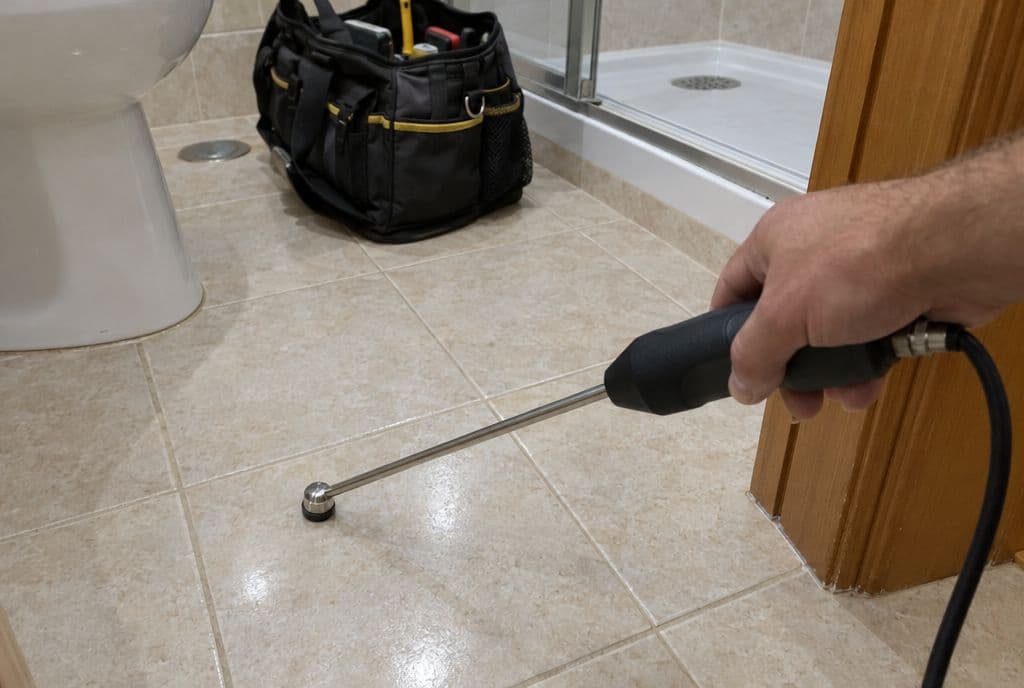

- Sensor de contacto (head sensor): un cilindro metálico con un transductor piezoeléctrico que se apoya en el suelo, pared o tubería. Capta vibraciones del orden de micrómetros.
- Sensor de varilla (rod sensor): para tuberías exteriores o llaves de paso accesibles, es una varilla larga que se apoya directamente sobre el metal.
- Unidad de procesamiento electrónica: filtra la señal con varios pasabandas (típicamente entre 30 Hz y 4 kHz), elimina ruido ambiente y muestra el nivel en dB.
- Auriculares de cancelación pasiva: amplifican el sonido captado por el sensor y aíslan al técnico del ruido ambiente.
Algunos modelos modernos incorporan pantalla LCD con espectrograma, registro de mediciones por GPS y análisis frecuencial automático.
Cómo funciona un geófono paso a paso
El fundamento físico es sencillo: cuando el agua sale a presión por una rotura, genera turbulencia y arrastra el material que la rodea. Esa turbulencia produce vibraciones acústicas que se propagan por:
- La propia tubería (vibración estructural longitudinal). El sonido viaja por el metal o plástico decenas de metros desde el punto de rotura.
- El medio que rodea la tubería: tierra, hormigón, mortero, agua del propio escape.
- El suelo o pared hasta el sensor que estamos apoyando.
El procedimiento típico de una localización:
- Identificar el trazado conocido de la tubería (planos, marcas, recorrido lógico).
- Barrer en cuadrícula el área sospechosa, midiendo el nivel de señal cada 30-50 cm.
- Anotar la intensidad de la señal en cada punto.
- Reducir la cuadrícula alrededor del punto de máxima intensidad: ahora medimos cada 10 cm.
- Confirmar la dirección de propagación: el punto de fuga es donde la señal alcanza el pico y disminuye hacia ambos lados.
- Marcar el punto con bolígrafo o cinta de obra.
Por qué el geófono necesita presión
El geófono solo funciona bien con tuberías presurizadas, idealmente entre 1,5 y 8 bar. Esto explica por qué:
- En acometidas exteriores y redes generales (3-5 bar de red municipal) funciona perfectamente.
- En agua caliente sanitaria (4-6 bar tras grupo de presión) también es excelente.
- En circuitos de calefacción cerrados (1,2-1,8 bar, sin caudal) la señal es muy débil: mejor gas trazador.
- En aerotermia y suelo radiante ídem: el caudal es bajo y la presión también. Recurso principal: gas trazador.
- En tuberías de evacuación no hay presión: el geófono no sirve.
Geófono y tipos de tubería: lo que cambia el material
El material conduce el sonido de forma diferente. La velocidad del sonido en cada material es:
- Acero / hierro fundido: ~5.000 m/s. Excelente conductor, el sonido viaja lejos.
- Cobre: ~3.900 m/s. Muy buen conductor.
- PVC: ~1.500 m/s. Conduce regular.
- Multicapa (PEX-AL-PEX): ~1.500 m/s. Conduce regular.
- Polietileno PE100: ~1.000 m/s. Conduce mal: la señal se atenúa rápido.
En consecuencia, una fuga en tubería de polietileno es más difícil de localizar por geófono que la misma fuga en tubería de cobre. Por eso, en redes de polietileno (las modernas instalaciones municipales), reforzamos siempre con cámara termográfica y, si hace falta, gas trazador.
Modelos profesionales: comparativa
Gama profesional alta
- Hermann Sewerin AquaTest 5: referencia europea. Pantalla con espectrograma, varios filtros frecuenciales programables. 7.000-9.000 €.
- Gutermann Aquascan A100: muy preciso en redes de alta densidad urbana. 8.000-11.000 €.
- SubSurface HL-7000: estadounidense, muy popular en hidráulica industrial. 6.000-9.000 €.
- Radiodetection RD500: ideal para detectores que combinan acústica con localización electromagnética. 7.500-10.500 €.
Gama profesional media
- Vivax-Metrotech A6/A7: equipo robusto orientado a usuarios técnicos no especialistas. 3.500-5.000 €.
- Fuji Tecom PL-960: japonés, muy fiable en tuberías presurizadas. 4.000-6.000 €.
- Hermann Sewerin Stethophon 04: la opción "asequible" de Sewerin para profesionales que empiezan. 3.000-4.500 €.
Gama amateur (limitada)
- Mityvac MVA6800: básico, sirve para fugas evidentes. 250-450 €.
- Aquatrack consumer: para mantenimiento ligero. 300-600 €.
Lo amateur sirve para confirmar lo que ya sospechas a simple vista. Para localizar una fuga oculta de verdad necesitas equipo profesional y, sobre todo, técnico con experiencia.
El factor decisivo no es el equipo: es el oído del técnico
Esta es la parte que el marketing de los fabricantes no te cuenta: dos técnicos con el mismo geófono pueden tardar 30 minutos o 4 horas en localizar la misma fuga. La diferencia es la experiencia para distinguir patrones acústicos:
- Sonido de fuga real: silbido continuo, frecuencia media, intensidad estable.
- Sonido de caldera con vibración: similar pero con ondulación característica de la bomba.
- Sonido de electrodoméstico cercano: arranque y parada periódicos.
- Sonido de tráfico bajo: ráfagas irregulares.
- Sonido de tubería con presión variable: golpe de ariete, pulsaciones.
Un técnico con varios cientos de localizaciones a la espalda identifica el patrón en segundos. Un usuario amateur, con suerte, lo identifica en horas.
¿Vale la pena alquilar un geófono?
Hay empresas que alquilan geófonos a particulares por 60-120 € al día. La oferta parece tentadora frente a los 300-500 € de una detección profesional, pero la realidad es:
- Necesitas experiencia para interpretar la señal. Sin ella, oirás "ruidos" pero no fugas.
- Necesitas conocer el trazado de la tubería. Si no sabes por dónde va, no sabes dónde medir.
- El geófono no localiza la tubería, solo la fuga. Para localizar el trazado se usan otros equipos (localizadores electromagnéticos).
- Las marcas amateur de alquiler suelen ser limitadas en filtros y sensibilidad.
- Si no encuentras la fuga, has perdido el día y has pagado igual.
La cuenta sale: el alquiler solo compensa si vas a hacer 10+ localizaciones, lo cual solo le pasa a un profesional. Para una vez, mucho mejor pagar a quien tiene equipo y oído.
Cómo se combina el geófono con otras tecnologías
En Galifugas usamos el geófono como parte de un protocolo, nunca solo. El flujo típico es:
- Cámara termográfica primero, para acotar la zona por temperatura (lee la guía de cámara termográfica para detección).
- Geófono después, para acotar al centímetro en la zona caliente.
- Gas trazador en casos donde la termografía y el geófono son ambiguos.
- Humidómetro para descartar capilaridad o condensación frente a fuga real.
Esta combinación convierte el 99% de las fugas en localizadas en menos de 2 horas.
Cuándo el geófono no es la herramienta principal
Hay casos en los que el geófono pasa a ser un apoyo y otra tecnología toma el protagonismo:
- Suelo radiante con fuga interna: gas trazador es decisivo. El geófono no oye.
- Calefacción a baja presión: ídem, gas trazador.
- Filtración de cubierta o terraza: cámara termográfica + prueba hidrostática controlada.
- Humedad por capilaridad: humidómetro y diagnóstico estructural, no fuga.
- Tuberías polietileno largas vacías: dificultad técnica alta. Usamos correlador acústico o gas trazador.
Breve historia del geófono en detección de fugas
El geófono original lo desarrolló la industria petrolera a finales del siglo XIX para detectar yacimientos por análisis sísmico. La aplicación a detección de fugas de agua llegó en los años 60-70, cuando las compañías municipales de aguas europeas empezaron a buscar formas de localizar fugas en redes de distribución sin romper calles. Hoy es la herramienta más extendida del sector y la organización AEAS recomienda su uso para reducir las pérdidas en redes municipales.
Conclusión: cuándo necesitas un geófono detector de fugas
Si tu fuga está en una tubería presurizada (red general, acometida exterior, agua caliente o fría doméstica), el geófono es la herramienta más fiable. Si tu fuga está en un circuito cerrado de calefacción, suelo radiante o aerotermia, el geófono apoya pero el gas trazador es el protagonista. Si tienes humedad pero no sabes si es fuga o capilaridad, primero humidómetro + cámara térmica.
En Galifugas combinamos las tres tecnologías en cada visita. Si quieres ver más detalle, lee también cómo se usa la cámara termográfica y la guía completa de detección de fugas en tuberías enterradas.
